製品仕様・主要諸元 (Technical Specifications)
主要諸元 商品概要

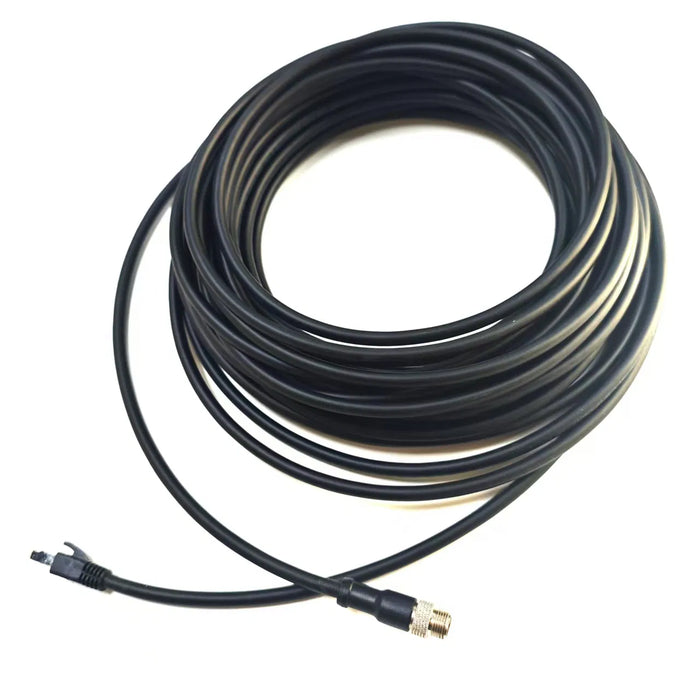

本製品は、M12 XコードオスからRJ45（8P8C）オスへの変換を備えた工業用イーサネットケーブルです。Cat5e、SF/UTPシールド、PURジャケット、4x2x26AWG、長さ20mとされています。産業用オートメーション機器と標準ネットワーク機器との接続を想定したケーブルです。
仕様
原資料の記載をそのまま掲載します。
接続端：M12 Xコードオス／RJ45オス（8P8C）※ピン数はタイトルに8-Pin、仕様表に4-pinと記載され矛盾があります。
カテゴリ：Cat5e（別表記ではCat5e or CAT6）
シールド：SF/UTP（全体フォイルシールド）
導体：4x2x26AWGより線銅
外被：ポリウレタン（PUR）
長さ：20m
保護等級：IP67（嵌合時）
データレート：最大1Gbps（原資料記載）
動作温度：-40℃～+80℃
規格：IEC 61076-2-109（Xコード）
使用シーン
原資料に以下の用途が記載されています。
・産業用オートメーションおよび機械ネットワーク
・ロボティクスおよびモーションコントロールシステム
・過酷環境でのセンサー・アクチュエータ接続
・屋外および洗浄エリア用途
・食品・飲料、医薬品、化学プラント
選定ポイント
・Xコードキーングにより、A/B/Dコードとの誤嵌合を防止するとされます。
・PURジャケットは油、薬品、摩耗、湿気への耐性を持つと記載されています。
・SF/UTPシールドにより、ノイズ環境下での信号整合性を確保するとされています。
・26AWGより線導体により、可とう性と耐久性を両立しているとされます。
制約・確認事項
・原資料内でコネクタピン数の記載がタイトル「8-Pin」と仕様表「4-pin」で矛盾しています。
・カテゴリ表記が「Cat5e」と「Cat5e or CAT6」で混在しています。
・ブランド表記が「Brand: No」と「Trademark: LANKA」で混在しています。
・本ページの記載は仕入先提供資料に基づくものであり、日本国内での規格適合・認証を保証するものではありません。ご利用前にご確認ください。
