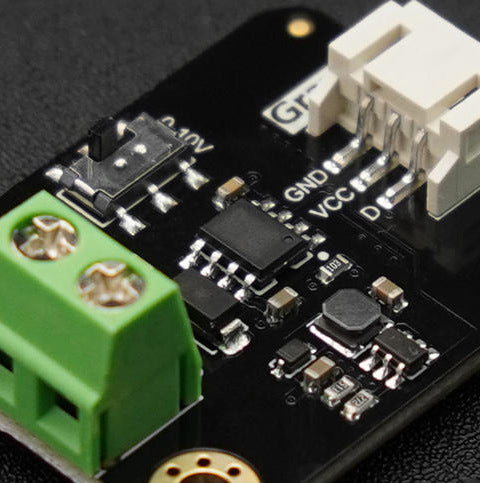

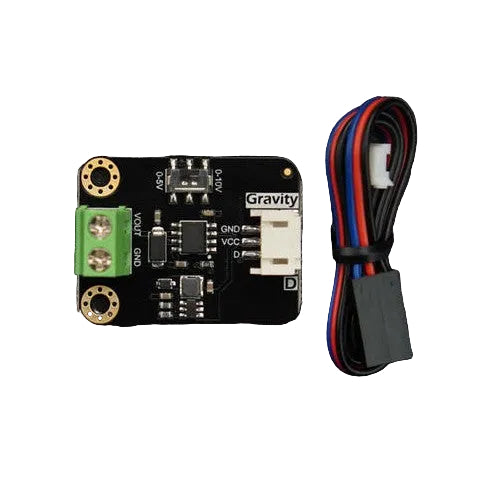

GP8101S PWM入力 0-5V/10V アナログ電圧出力 DACモジュール

納期相談可

Free Returns

Best Deals

製品仕様・主要諸元 (Technical Specifications)

主要諸元

商品概要：PWM信号入力に対応した1チャンネル0-5V/0-10Vアナログ電圧出力DACモジュールです。分解能8bit、出力電圧誤差0.2%、線形性誤差0.1%を備え、MCUのデジタルポートでPWM信号により駆動できます。
仕様：
動作電圧範囲：3.3V-5V
通信方式：PWM
チップ型番：GP8101
分解能：8bit
出力電圧範囲：0-5Vまたは0-10V
チャンネル数：1チャンネル
数値範囲：0-255（0-5Vまたは0-10Vに対応）
出力電圧誤差：0.2%
出力電圧線形性誤差：0.1%
使用シーン：照明調光、インバータ、バルブ、ポンプなどの自動化制御機器の試作・評価に利用できます。
選定ポイント：Gravityインターフェースを採用し、PWM通信によりMCUデジタルピンで駆動可能です。分解能8bit、出力誤差0.2%の仕様は、0-10V/0-5Vアナログ制御機器のプロトタイプ評価に適しています。
制約・確認事項：出力電圧範囲の切替方法などは、製品資料をご確認ください。
